Bagaimana untuk menyambungkan berbilang Sensor Aras RS485 dalam rangkaian?

Sebagai pembekal Penderia Tahap RS485, saya memahami kepentingan menyambungkan berbilang penderia secara berkesan dalam rangkaian. Catatan blog ini akan memberikan anda panduan komprehensif tentang cara menyambungkan berbilang Penderia Tahap RS485 dalam rangkaian, termasuk langkah, pertimbangan dan amalan terbaik yang diperlukan.

Memahami Komunikasi RS485

RS485 ialah standard untuk komunikasi bersiri melalui antara muka elektrik berbeza yang seimbang. Ia digunakan secara meluas dalam aplikasi perindustrian kerana keupayaannya untuk menyokong komunikasi jarak jauh, berbilang peranti pada satu bas, dan imuniti hingar yang mantap. RS485 membenarkan konfigurasi berbilang drop, di mana berbilang peranti boleh disambungkan ke talian komunikasi yang sama.

Komponen Diperlukan

Sebelum menyambungkan berbilang Penderia Tahap RS485, anda perlu mengumpulkan komponen yang diperlukan:

• Penderia Tahap RS485: Penderia ini direka bentuk untuk mengukur tahap bahan (seperti cecair atau serbuk) dan menghantar data menggunakan protokol RS485.
• Kabel Komunikasi RS485: Kabel pasangan terpiuh terlindung disyorkan untuk komunikasi RS485 untuk meminimumkan gangguan elektromagnet.
• Pemancar RS485: Jika peranti anda tidak mempunyai transceiver RS485 terbina dalam, anda memerlukan peranti luaran untuk menukar isyarat RS232 atau TTL kepada isyarat RS485.
• Perintang Penamatan: Perintang penamatan digunakan untuk menghalang pantulan isyarat di hujung talian komunikasi. Ia biasanya 120 ohm untuk rangkaian RS485.

Panduan Langkah demi Langkah untuk Menyambung Berbilang Penderia Tahap RS485

1. Rancang Topologi Rangkaian

   • Topologi yang paling biasa untuk rangkaian RS485 ialah topologi rantaian daisy. Dalam topologi ini, penderia disambungkan satu demi satu secara linear. Setiap penderia harus disambungkan kepada penderia sebelumnya dan seterusnya dalam rantai menggunakan kabel komunikasi RS485.
   • Elakkan membuat gelung dalam rangkaian, kerana ini boleh menyebabkan gangguan isyarat dan isu komunikasi.

2. Kuasakan Penderia

   • Pastikan setiap Sensor Tahap RS485 dikuasakan dengan betul. Sesetengah penderia mungkin mempunyai bekalan kuasa terbina dalam, manakala yang lain mungkin memerlukan sumber kuasa luaran. Pastikan bekalan kuasa stabil dan dalam julat voltan penderia yang ditentukan.

3. Sambungkan Kabel Komunikasi RS485

   • Sambungkan wayar A dan B kabel komunikasi RS485 ke terminal A dan B yang sepadan pada setiap Sensor Tahap RS485. Wayar A biasanya isyarat positif, dan wayar B ialah isyarat negatif.
   • Pastikan sambungan selamat dan tiada litar pintas. Gunakan teknik pengeliman atau pematerian yang betul untuk memastikan sambungan yang boleh dipercayai.

4. Pasang Perintang Penamatan

   • Pada setiap hujung rangkaian RS485, pasang perintang penamatan 120-ohm antara wayar A dan B. Ini membantu menghalang pantulan isyarat dan memastikan komunikasi yang bersih.
   • Sesetengah penderia mungkin mempunyai perintang penamatan terbina dalam yang boleh didayakan atau dilumpuhkan. Semak manual pengguna penderia untuk mendapatkan arahan tentang cara mengkonfigurasi perintang penamatan.

5. Konfigurasikan Penderia

   • Setiap Penderia Tahap RS485 perlu diberikan alamat unik pada rangkaian. Alamat ini digunakan untuk mengenal pasti penderia apabila data dihantar dan diterima.
   • Gunakan perisian konfigurasi sensor atau antara muka pengaturcaraan untuk menetapkan alamat setiap sensor. Pastikan alamat berada dalam julat sah yang ditentukan oleh pengeluar penderia.

6. Uji Rangkaian

   • Setelah semua penderia disambungkan dan dikonfigurasikan, uji rangkaian untuk memastikan komunikasi berfungsi dengan betul. Anda boleh menggunakan penguji komunikasi RS485 atau perisian pemantauan untuk menyemak penghantaran data daripada setiap sensor.
   • Jika terdapat sebarang isu komunikasi, semak sambungan, perintang penamatan dan alamat penderia. Pastikan bekalan kuasa stabil dan tiada sumber gangguan elektromagnet berdekatan.

Pertimbangan dan Amalan Terbaik

• Panjang Kabel: Panjang kabel maksimum untuk komunikasi RS485 bergantung pada kadar data dan kualiti kabel. Sebagai peraturan umum, semakin tinggi kadar data, semakin pendek panjang kabel. Pastikan anda mengikuti saranan pengilang untuk panjang kabel maksimum.
• Gangguan Elektromagnet (EMI): Komunikasi RS485 boleh dipengaruhi oleh EMI daripada peralatan elektrik, motor dan talian kuasa berdekatan. Gunakan kabel pasangan terpiuh terlindung dan teknik pembumian yang betul untuk meminimumkan EMI.
• Kadar Data: Pilih kadar data yang sesuai untuk aplikasi anda. Kadar data yang lebih tinggi membolehkan penghantaran data yang lebih pantas, tetapi ia juga meningkatkan kerentanan kepada EMI. Pastikan penderia dan peralatan komunikasi menyokong kadar data yang dipilih.
• Pengurusan Rangkaian: Laksanakan sistem pengurusan rangkaian yang betul untuk memantau kesihatan dan prestasi rangkaian RS485. Ini boleh membantu anda mengesan dan menyelesaikan masalah dengan cepat.

Penderia Tahap RS485 yang disyorkan

Sebagai pembekal Penderia Tahap RS485, kami menawarkan pelbagai jenis penderia berkualiti tinggi untuk memenuhi keperluan khusus anda. Berikut ialah beberapa penderia yang disyorkan kami:

• Penderia Suhu dan Aras: Sensor ini menggabungkan pengukuran suhu dan aras dalam satu peranti. Ia sesuai untuk aplikasi di mana kedua-dua suhu dan data tahap diperlukan.
• Penderia Tahap Rintangan Kakisan: Sensor ini direka bentuk untuk menahan persekitaran yang keras dan bahan menghakis. Ia sesuai untuk aplikasi dalam pemprosesan kimia, rawatan air sisa, dan industri lain.

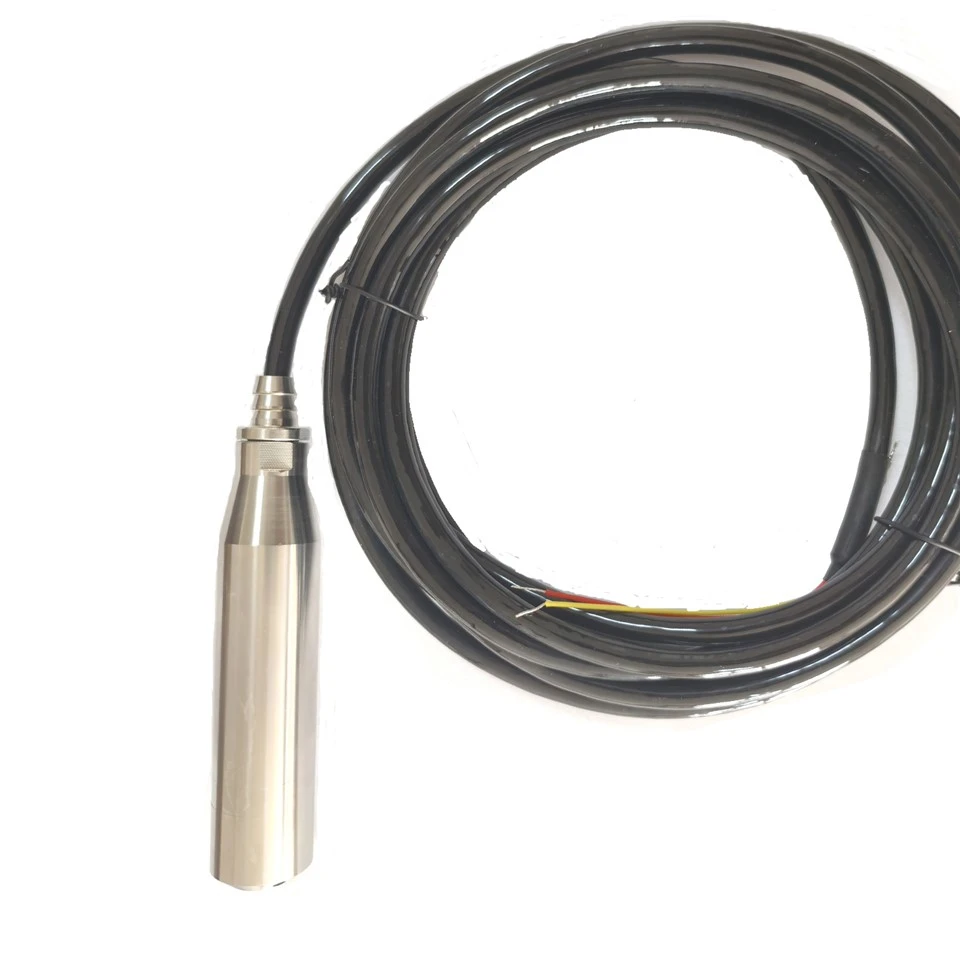

• Pemancar Tahap Submersible Kos Rendah Rekaan Baharu: Pemancar aras tenggelam ini adalah penyelesaian kos efektif untuk mengukur paras cecair dalam tangki dan telaga. Ia mudah dipasang dan menyediakan ukuran yang tepat dan boleh dipercayai.

Hubungi untuk Pembelian dan Konsultasi

Jika anda berminat untuk membeli Penderia Tahap RS485 kami atau memerlukan maklumat lanjut tentang menyambungkan berbilang penderia dalam rangkaian, sila hubungi kami. Pasukan jualan kami yang berpengalaman akan dengan senang hati membantu anda dengan keperluan khusus anda. Kami komited untuk menyediakan produk berkualiti tinggi dan perkhidmatan pelanggan yang cemerlang.

Rujukan

• "Buku Panduan Komunikasi RS485," Persatuan Teknologi Komunikasi Industri.
• Manual pengguna Penderia Tahap RS485 kami.
